После выхода из турбины история пара на электростанции не заканчивается. Он попадает в конденсатор, превращается обратно в воду и должен вернуться в цикл. Со стороны этот процесс выглядит привычным, однако именно здесь начинается одна из самых сложных задач для насосного оборудования.

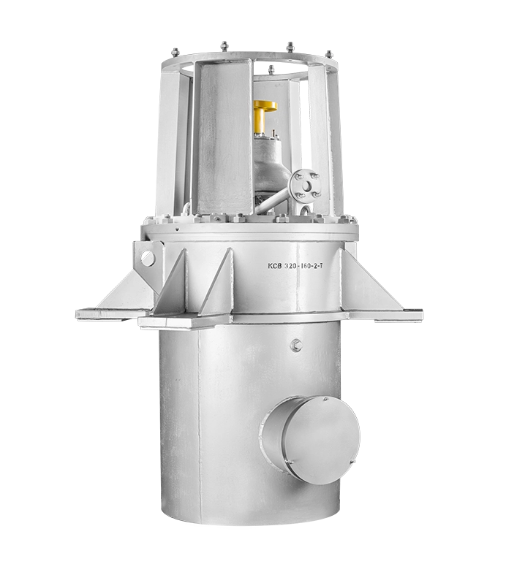

КСВ 320-160 работает в участке схемы, где конденсат находится рядом с условиями кипения, а давление остается очень низким. Насосу приходится забирать воду из конденсатора и направлять ее дальше по тракту. Для обычного оборудования такой режим считается крайне тяжелым.
Борьба с кавитацией при работе в вакууме
Главный враг конденсатного насоса – кавитация. Когда давление падает слишком сильно, в жидкости начинают образовываться паровые пузырьки. Затем они схлопываются и наносят удары по металлическим поверхностям.
Последствия хорошо известны эксплуатационщикам:
-
Появление вибрации.
-
Снижение производительности.
-
Повреждение рабочих поверхностей.
-
Ускоренный износ деталей.
Для конденсатного тракта проблема особенно чувствительна. Конструкция КСВ разрабатывалась с учетом работы при минимальном подпоре жидкости, чтобы уменьшить риск кавитационных процессов и сохранить ресурс основных узлов.
Преимущества вертикальной компоновки насоса КСВ
Вертикальная схема появилась не случайно. Конечно, она помогает экономить место в машинном зале, где каждый квадратный метр давно распределен между оборудованием.
Для инженеров важнее другое преимущество. Первое рабочее колесо можно расположить ниже относительно уровня жидкости. Благодаря этому улучшаются условия на входе в насос и появляется дополнительный запас против кавитации. Именно поэтому вертикальные конденсатные насосы получили широкое распространение на тепловых и атомных электростанциях.
Рабочие характеристики: баланс потока и давления
Маркировка 320-160 отражает основные параметры агрегата. Подача около 320 м³/ч позволяет уверенно отводить конденсат из конденсатора, а напор порядка 160 метров обеспечивает дальнейшее движение воды по системе.
После насоса поток проходит через подогреватели низкого давления и направляется в сторону деаэратора. На каждом участке существует собственное гидравлическое сопротивление, которое необходимо преодолеть. Именно здесь становятся важны правильно подобранные подача и напор.
Для энергоблока важна не максимальная производительность сама по себе, а стабильность работы во всех расчетных режимах.
Особые требования к герметичности и уплотнениям
Вакуумная система чувствительна даже к небольшим утечкам воздуха. Если через уплотнения начинает поступать атмосферный воздух, параметры работы конденсационного тракта ухудшаются.
По этой причине специалисты регулярно контролируют несколько элементов:
-
Состояние уплотнений.
-
Герметичность соединений.
-
Линии подвода рабочей жидкости.
-
Параметры вакуумной системы.
В насосах серии КСВ применяются гидравлические схемы уплотнения с использованием конденсата, которые помогают ограничивать подсос воздуха и поддерживать требуемые условия работы оборудования.
Оборудование, от которого зависит цикл станции
Конденсатный насос редко оказывается в центре внимания за пределами энергетики. Однако без его стабильной работы невозможно обеспечить нормальное движение воды по всему циклу энергоблока.
Поэтому при закупке такого оборудования специалисты обычно уделяют особое внимание качеству изготовления, опыту производителя и соответствию оборудования требованиям энергетических объектов. Для ТЭС и АЭС это тот случай, когда надежность оборудования напрямую связана со стабильностью работы всей станции.
