Здравствуйте! В этой статье речь пойдет о том, какое понадобиться оборудование, чтобы сделать автоматическими распашные или откатные ворота.
Все о выборе качественной автоматики можно прочесть на сайте: https://novi-vorota.com.ua/avtomatika-vorot.html
Автоматизация створок распашной конструкции
Чтобы створки перемещались в автоматическом режиме, можно использовать «невидимую», «локтевую» или «линейную» автоматику.
«Невидимая» автоматика самая дорогая, потому используется менее всего. В основном ее применяют, когда на полотне ворот не должно быть заметно лишних элементов.
Обязательным условием для эксплуатации данного типа оборудования является устройство надежного водоотведения. Если оборудование окажется в луже, не исключено поражение током рядом с ним находящихся.
«Локтевые» приводы размещают на воротах, у которых широкие столбы. Рычаг, перемещающий створку состоит из двух фрагментов, соединенных шарниром.
Автоматика «локтевого» типа дешевле «невидимой», но дороже «линейной».

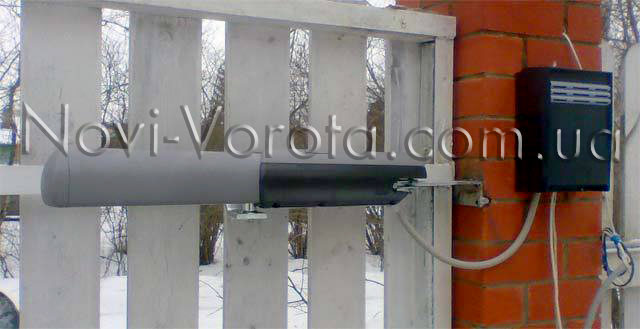

Самым дешевым и надежным является воротное оборудование линейного типа, которое бывает ползунковым или телескопическим. На него приходится около 95% продаж среди всех типов приводов.
Если это оборудование устанавливать с учетом, что ворота будут открываться наружу, проезд сузится как минимум на 30 см, так как приводы будут закреплены на опорах внутри него.
Если открывание будет внутрь, крепить технику нужно только согласно размеров, которые указал производитель, иначе створки не закроются.

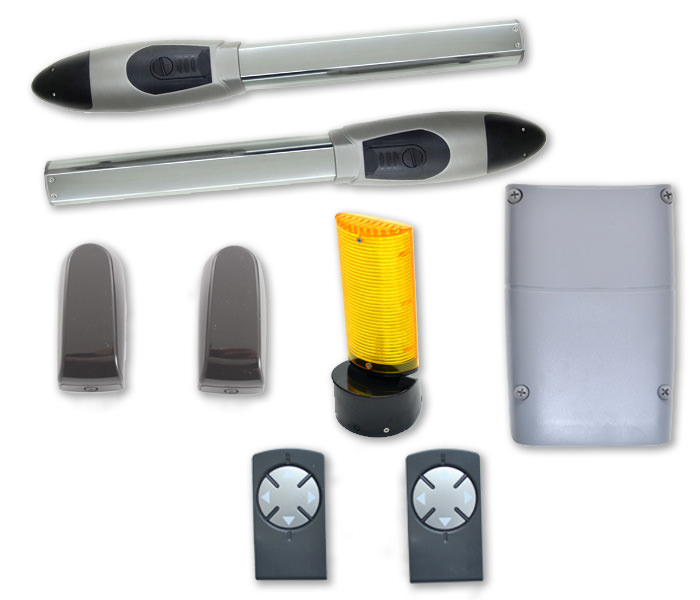

На распашные ворота нужно установить два мотор-редуктора, каждый из них является отдельным силовым узлом. Также нужно закрепить на столбе или заборе шкаф управления и выбрать любое из устройств, для возможности передачи команд плате управления.
Дополнительно многие люди покупают и устанавливают сканеры безопасности (фотоэлементы) и сигнальную лампу. Таким образом уровень безопасности во время перемещения ворот значительно повышается.
Силовые узлы (приводы) в зависимости от модели могут быть с редукторами, у которых все изделия металлические, или же частично использованы полимерные. Если есть полимеры, оборудование допускается использовать в пределах температур, которые указал производитель, иначе автоматика может выйти из строя.
В шкафу управления находится специальная плата, которая обеспечивает следующие возможности автоматики:
- Открытие и закрытие ворот.
- Режим «калитки» - полотна створок можно остановить в любом месте и оставить проход необходимой ширины.
- Автономный режим - створки сами закроются, когда закончится время ожидания (время при помощи специальных элементов платы управления можно задать самостоятельно).
Автоматизация откатной створки-консоли
Для створки-консоли потребуется один привод с внутри расположенной платой управления, концевые элементы остановки привода, металлическая полоса с зубьями, и передающее команды устройство. Также по желанию можно разместить сканирующие проезд элементы и сигнальную лампу.

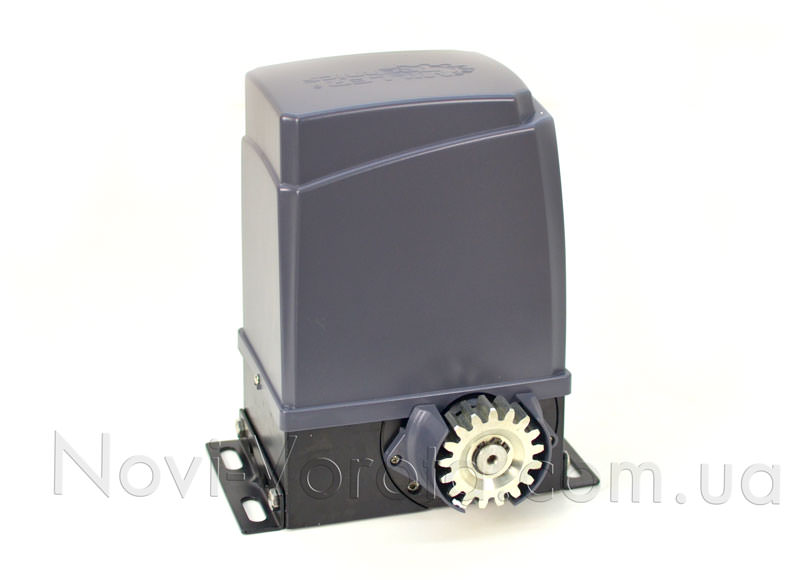

Силовой узел (привод) имеет тяговую шестерню металлической полосы с зубьями, которая приводит в движение створку-консоль. Привод устанавливается на предусмотренное в комплекте монтажное основание, которое крепится к швеллеру между опорами с роликами.
Когда силовой узел в редукторе имеет шестеренку из пластика, его можно включать только тогда, когда температура воздуха не выше и не ниже, чем указал производитель. Если этим пренебречь, автоматика выйдет из строя и потребует ремонта. Причиной тому могут стать пластиковые шестерни, которые при низких температурах часто ломаются, а при высоких теряют первоначальную геометрию.

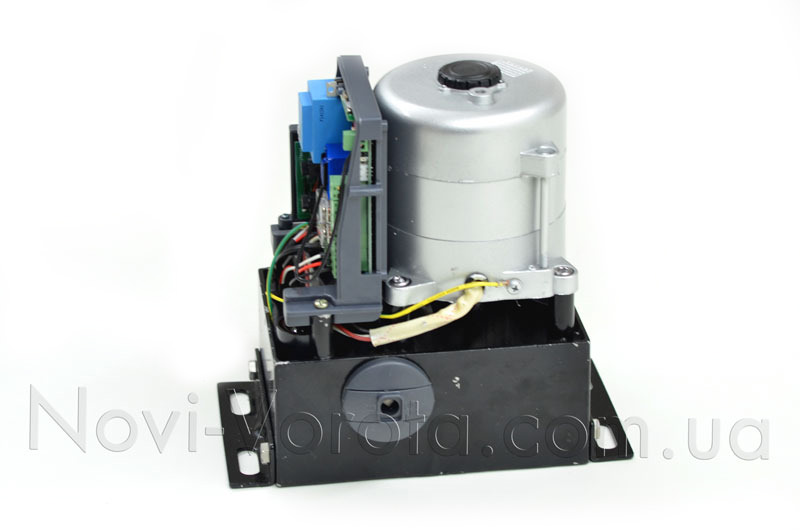

Внутри привода створки-консоли находится плата управления. Ее расположение может быть горизонтальным или вертикальным (зависит от модели оборудования). При вертикальном расположении несколько неудобно выполнять подключение, но значительно снижена вероятность выхода из строя платы, по причине появившегося на ее поверхности конденсата или осевшей пыли.

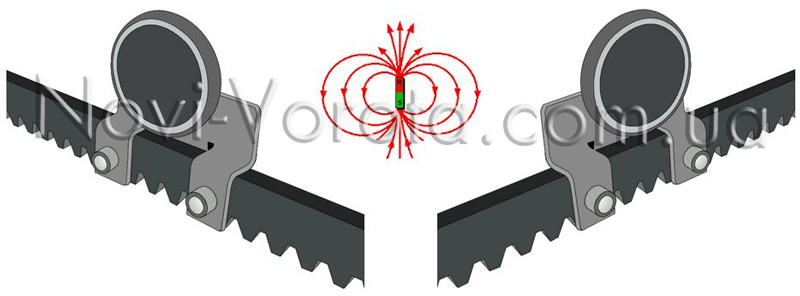

Чтобы привод автоматически отключился, когда ворота достигли максимальной точки открытия или закрытия, есть концевые элементы, которые могут быть металлическими или магнитными.
Учитывая наши зимы лучше останавливать свой выбор на оборудовании с магнитным отключением, так как в отличие от механического продолжает корректно работать в зимний период.
Металлическая полоса с зубьями закреплена болтами снизу створки. Кроме металлических зубчатых полос, бывают полимерные, но они не подходят для длительной эксплуатации в нашей климатической зоне.
